Техническая изоляция трубопроводов — важная часть инженерных систем промышленных предприятий, котельных, тепловых пунктов и коммерческих объектов. Правильно подобранная теплоизоляция помогает уменьшить потери тепловой энергии, поддерживать необходимую температуру теплоносителя и защищать трубопроводы от неблагоприятных внешних воздействий.

Однако универсального материала для всех задач не существует. При выборе необходимо учитывать температуру рабочей среды, диаметр трубы, условия эксплуатации, воздействие влаги, требования пожарной безопасности и особенности монтажа.

Для чего нужна техническая изоляция трубопроводов

Изоляционные материалы применяют на трубопроводах отопления, горячего водоснабжения, технологических линиях и других инженерных коммуникациях. Конкретные задачи зависят от назначения системы.

• Снижение теплопотерь. Изоляция уменьшает передачу тепла от горячего трубопровода в окружающую среду.
• Поддержание температурного режима. Помогает сохранять требуемую температуру теплоносителя на протяжении трассы.
• Защита от конденсата. При правильном подборе материала и конструкции изоляции можно ограничить образование влаги на холодных трубах.
• Защита персонала. Изоляция горячих поверхностей снижает риск случайного контакта с нагретыми трубами. Необходимые меры определяются требованиями конкретного объекта.
• Снижение эксплуатационных затрат. Уменьшение теплопотерь позволяет сократить расходы на производство и транспортировку тепловой энергии.

Основные виды материалов для технической изоляции

Для трубопроводов используют несколько групп теплоизоляционных материалов. Выбор зависит не только от стоимости, но и от температуры, влажности, механических нагрузок и требований проекта.

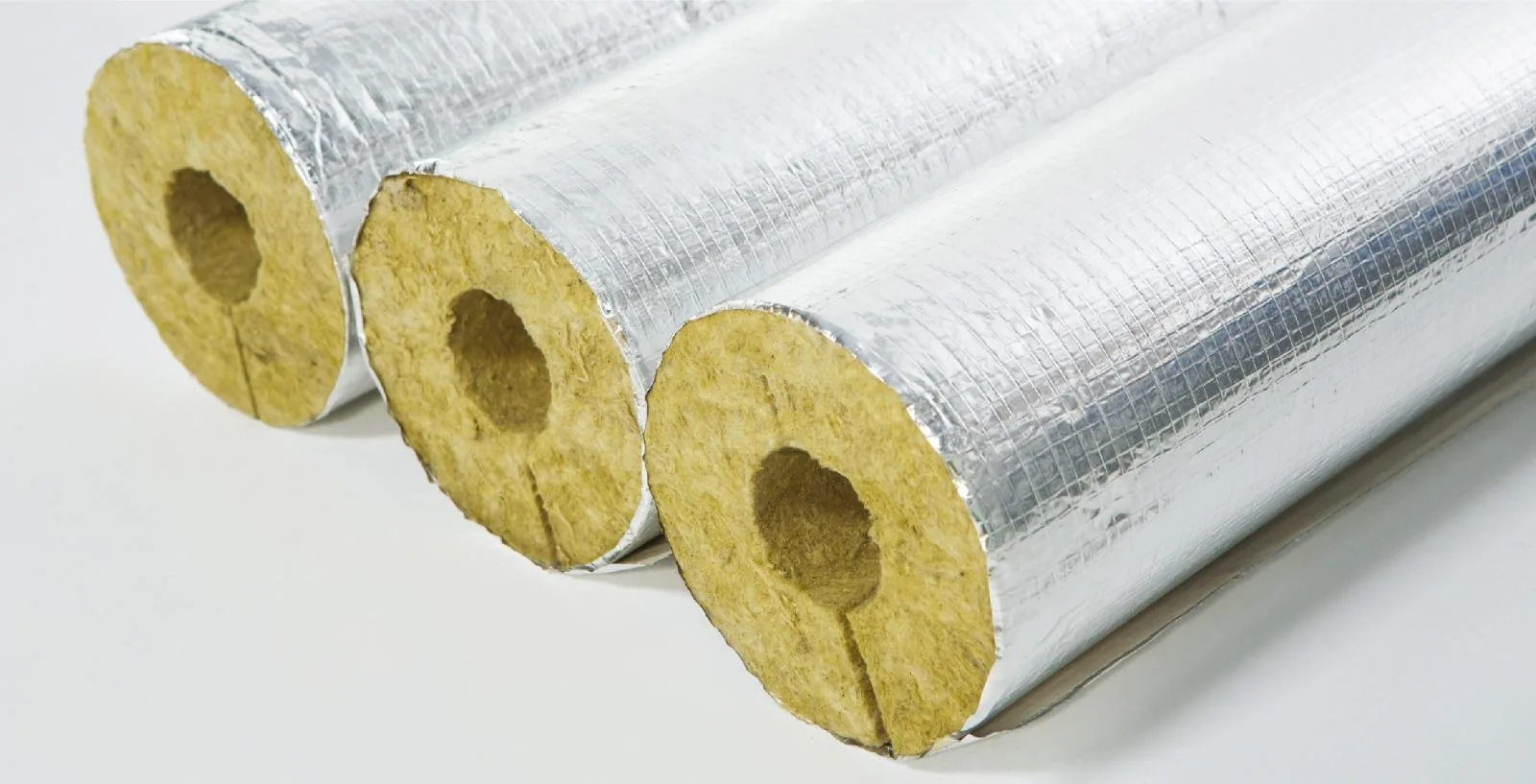

1. Базальтовые теплоизоляционные цилиндры

Цилиндры из каменной ваты предназначены для теплоизоляции труб круглого сечения. Они выпускаются под различные диаметры и толщины стенки, что позволяет подобрать изделие под параметры трубопровода.

Цилиндрическая форма облегчает монтаж на прямых участках. В зависимости от исполнения изделия могут иметь фольгированное покрытие или применяться совместно с отдельной защитной оболочкой.

При выборе необходимо проверить заявленную теплопроводность, допустимую температуру применения, плотность, геометрию изделия и требования производителя к монтажу.

2. Минераловатные прошивные маты

Прошивные маты из минеральной ваты используют для изоляции труб большого диаметра, резервуаров, котлов, воздуховодов и оборудования со сложной геометрией. В зависимости от конструкции они могут иметь металлическую сетку или другую облицовку.

Такие материалы удобны там, где требуется адаптировать изоляцию к поверхности оборудования. При монтаже важно обеспечить надёжное крепление и защиту от увлажнения, если она необходима по условиям эксплуатации.

3. Теплоизоляционные плиты

Жёсткие и полужёсткие плиты из минеральной ваты применяют преимущественно на плоских и крупных поверхностях: стенках оборудования, резервуарах, ограждающих конструкциях и отдельных элементах инженерных систем.

Для цилиндрических труб плиты подходят только при условии, что конструкция и способ монтажа позволяют обеспечить необходимое прилегание, толщину и отсутствие недопустимых зазоров.

4. Полимерная теплоизоляция

Вспененные полимерные материалы применяют на трубопроводах холодного и горячего водоснабжения, отопления и других инженерных системах в пределах допустимого температурного диапазона конкретного изделия.

При эксплуатации холодных труб особое значение имеет герметичность стыков и пароизоляционного контура. Необходимо также учитывать требования пожарной безопасности и совместимость материала с условиями объекта.

Сравнение материалов для трубопроводов

МатериалТипичные области примененияЧто проверить при выбореБазальтовые цилиндрыТрубы отопления, горячего водоснабжения и технологические линииТемпературу, теплопроводность, диаметр и толщинуПрошивные матыКрупные трубопроводы, котлы, резервуары и оборудованиеКрепление, облицовку и допустимую температуруМинераловатные плитыПлоские поверхности и крупное оборудованиеЖёсткость, геометрию и способ установкиВспененные полимерыХолодные и умеренно нагретые инженерные коммуникацииТемпературный диапазон, пожарные характеристики и герметичность стыков

Приведённое сравнение является общим ориентиром. Фактические характеристики необходимо проверять по технической документации конкретного изделия.

Как выбрать толщину теплоизоляции

Толщина изоляционного слоя влияет на величину теплопотерь и температуру наружной поверхности. При этом правило «чем толще, тем лучше» не заменяет инженерный расчёт.

Для корректного подбора необходимо учитывать:

• наружный диаметр трубопровода;
• температуру теплоносителя и окружающего воздуха;
• условия прокладки: внутри здания, на улице или в канале;
• теплопроводность выбранного материала при рабочей температуре;
• скорость движения воздуха и другие условия теплообмена;
• требуемый уровень теплопотерь или допустимую температуру поверхности;
• наличие влаги и требования к защитной оболочке.

Для промышленных объектов толщину изоляции следует определять расчётом с учётом действующих нормативных требований и проектных условий. Если исходных данных недостаточно, перед заказом материала необходимо уточнить параметры системы.

Почему важна защита от влаги

Намокание волокнистой теплоизоляции может ухудшить её теплотехнические характеристики. Кроме того, проникновение воды под наружную оболочку металлического трубопровода создаёт условия для развития коррозии.

Для наружной прокладки необходимо правильно подобрать защитное покрытие, обеспечить герметичность стыков и продумать отвод воды. На холодных трубопроводах дополнительно требуется учитывать риск конденсации влаги из воздуха и правильно выполнять пароизоляционный контур.

Фольгированная поверхность сама по себе не гарантирует полной влагонепроницаемости всей конструкции. Результат зависит от исполнения изделия, качества соединений и способа монтажа.

Основные ошибки при монтаже технической изоляции

• Неправильный подбор внутреннего диаметра цилиндра.
• Использование толщины, не соответствующей расчётным условиям.
• Неплотное соединение продольных и поперечных стыков.
• Отсутствие необходимой защиты от осадков и влаги.
• Игнорирование особенностей отводов, тройников, фланцев и арматуры.
• Повреждение теплоизоляции при установке защитной оболочки.
• Применение материала за пределами указанного производителем температурного диапазона.

Качественный монтаж предполагает не только правильную установку изоляции, но и проверку целостности покрытия, креплений и стыков после завершения работ.

Что необходимо для подбора материала

Чтобы выбрать подходящую техническую изоляцию и рассчитать объём поставки, подготовьте следующую информацию:

• тип трубопровода и назначение системы;
• наружный диаметр трубы;
• общую длину изолируемых участков;
• рабочую температуру теплоносителя;
• условия эксплуатации и расположение труб;
• требуемую толщину изоляции, если она уже определена проектом;
• количество отводов, тройников, фланцев и других фасонных элементов;
• требования к фольгированию или наружной защитной оболочке.

Подбор технической изоляции в ТЕПЛО-СНАБ

Компания «ТЕПЛО-СНАБ» предлагает теплоизоляционные материалы для инженерных систем и промышленного применения. При подборе важно учитывать характеристики конкретного изделия, параметры трубопровода и условия эксплуатации объекта.

Подготовьте данные по диаметрам, длине труб и температурному режиму — это поможет определить подходящий тип изоляции и требуемый объём материалов. Возможность поставки, стоимость и условия доставки уточняются при оформлении заявки.

Нужна техническая изоляция для объекта? Обратитесь в «ТЕПЛО-СНАБ» за консультацией по подбору материалов и расчёту необходимого количества.
